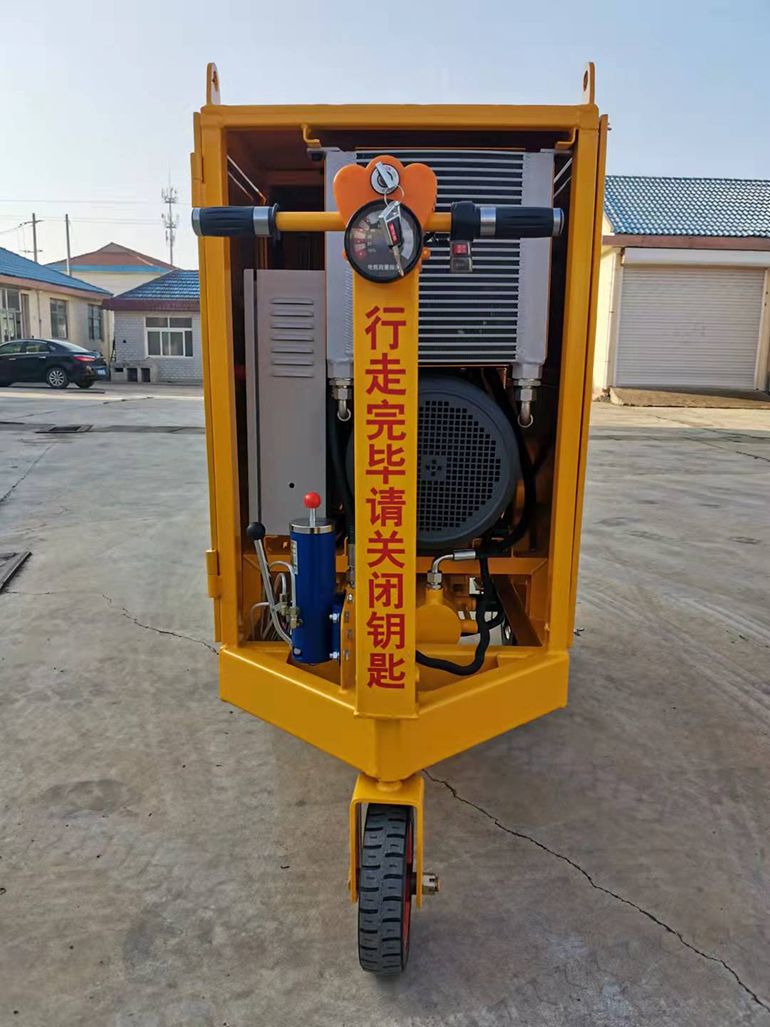

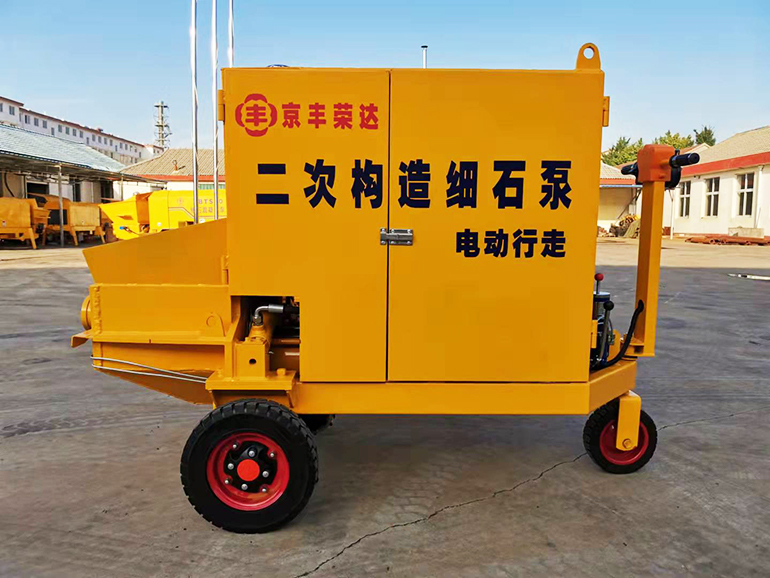

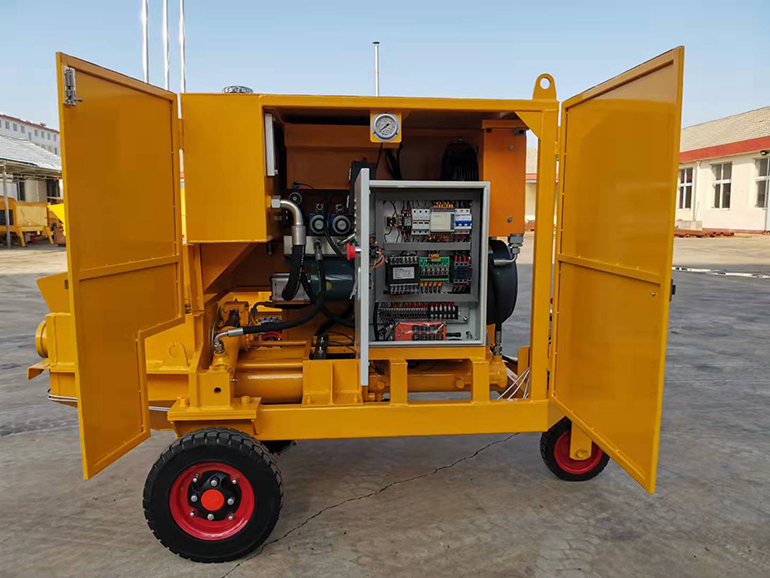

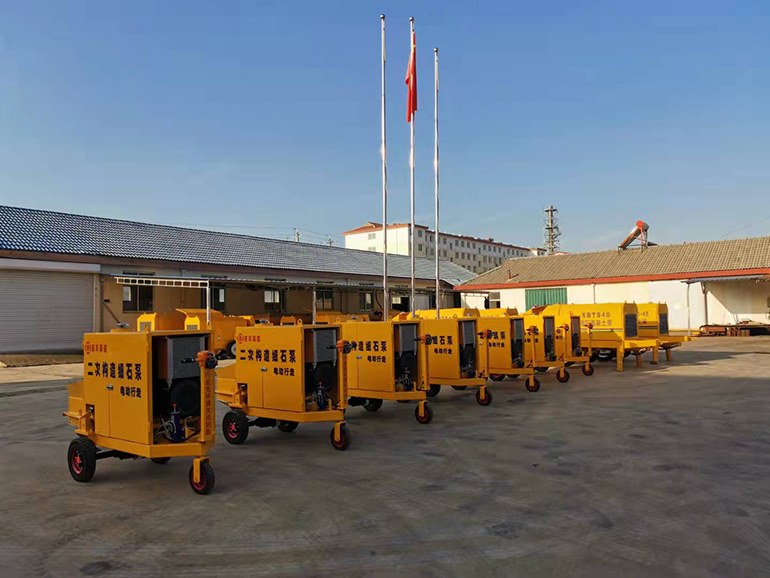

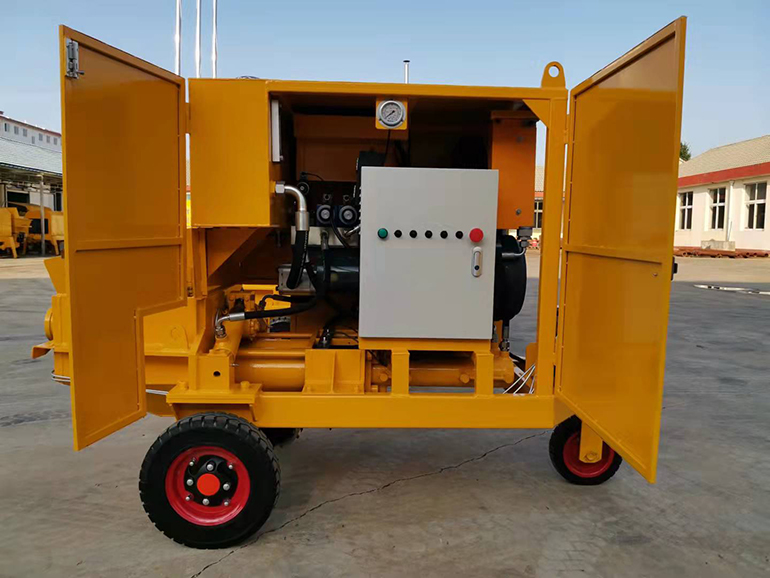

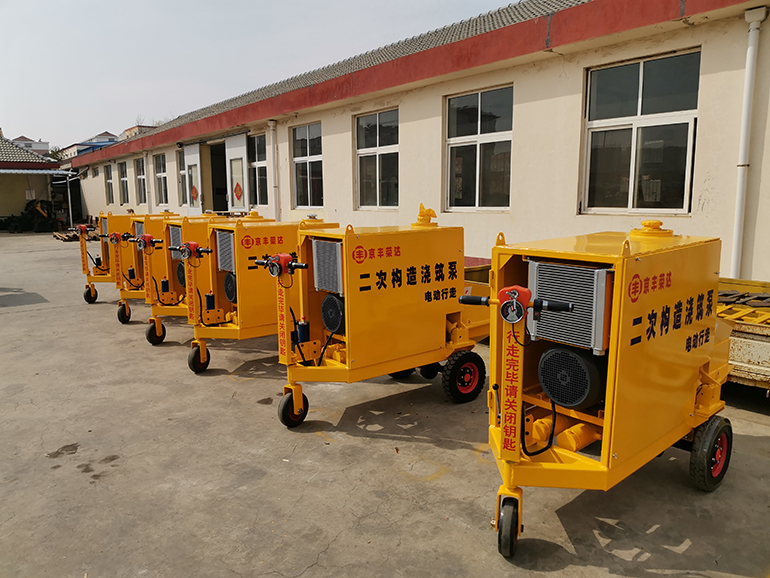

XBTS505-15二次構造柱泵

XBTS505-15二次構造柱泵
公司名稱：三河京豐智能設備有限公司
公司地址：河北省廊坊市燕郊經濟技術開發區
服務咨詢熱線：

153-3026-7779

XBTS505-15二次構造細石泵技術規格書
整機概況
二次構造細石泵又稱小型(微型)細石混凝土輸送泵，該機系統可靠，故障率低，維修使用方便，廣泛適用于一些特殊的施工環境，如：二次灌裝工程、樓內建筑的構造柱澆筑、鐵路公路隧道、引水洞、涵洞、橋洞等洞體內的施工，還包括水利工程，水電工程，邊坡支護，地下施工作業等等。
主要特點
1.該泵采用雙缸往復活塞式、S管閥分配形式。具有系統穩定、控制系統簡單、操控方便、維護保養少等優點。
2.泵機的電機功率非常小，在無電源的情況下只需配一臺小型的發電機即可工作。
3.泵機重量輕，配備電動行走，移動方便，屬國內小體積系列的砂漿(細石)輸送泵，是許多狹窄施工環境的選擇。
4.泵機價格實惠,維修保養便宜。
5.用于構造柱澆注，連續性好，輸送效率高，是人工澆筑混凝土的上百倍。
6.分配閥采用先進的S管閥，密封性好，結構簡單可靠。眼鏡板和耐磨環采用進口合金加耐磨焊條，耐磨性好，壽命長，更換方便，耐磨環采用可自動補償間隙機構。
7.控制方式操作簡單、運轉平穩、噪音低；具有反泵操作機能；運行安全可靠，容易排除堵塞故障，維修方便。
8.接觸器和按鈕開關等電器組件控制線路簡單，工作可靠。
9.主要密封件采用進口密封件，杜絕了液壓系統的內外泄漏。
二、主要技術參數

項目		單位	參數
理論出口壓力		Mpa	5
混凝土理論排量		m3/ h	5
系統壓力		Mpa	15
電機功率		kw	15
輸送砼規格	骨料料徑	mm	≤20
	坍落度		160—220
最大理論輸送距離（m）		水平	50
		垂直	15
混凝土缸徑X行程		mm	? 120×320
分配閥形式			S管
上料高度		mm	800
料斗容積		L	0.05
輸送管徑		mm	?70(80)
液壓油箱容積		L	35
外形尺寸（長×寬×高）		mm	1980×850×1380
最大拖行速度		Km/h	5
主機質量		kg	600
